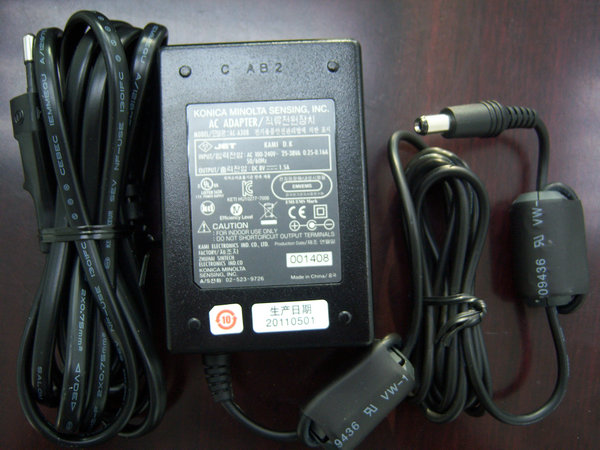

充电器

类型
反射色的测量（三刺激值式）

主要用途
橡胶、塑料、室内装饰、服装产业等领域

产品介绍
前所未有的轻便灵活、便于携带的经济型色差计

小型色差计CR-10是一种体积小巧、电池驱动的手持便携式色差计，适用于快速色彩控制。先测量目标，然后再测量样品。一秒钟后，液晶显示屏上即会显现色差值(以L*a*b*和dE*或L*C*H*和dE*表示)。该色差计采用8°方向照明扩散受光方式，测量口径为8mm，适用于各领域应用。所有测量均在标准的D65光源和10°观察条件下进行。另外，CR-10可连接外部打印机将测量结果打印出来。
柯尼卡美能达还提供CR-11和CR-14色差计，分别用于以胡塞尔表示法和白色指数方式测色。

产品特点
产品特点
8°方向照明扩散受光方式(含正反射光)的色差仪。测量口径为8mm。尽量减少不必要的使用功能，价格便宜。测量、数据处理、显示的三个部位一体化设计。小型轻便的手提式设计。

用途
适用于橡胶、塑料领域
室内装饰、服装产业等领域

规格

 CR-10  打印机接线报告

1．有误的接线图： 下图的接点接线图为美能达CR-10 操作说明书所提供的接线方法，经实践证明此接点方法针对CR-10来说是错误的
但是，对于其他机型来说，比如2300D 或2600D连接小型打印机这种接线方式可以使用，是正确的。总结一句话说：此3，5，8的接线方式不适用CR-10连接小型打印机但适用于美能达其他机型。

2．CR-10正确的接线方式：

仪器端（水晶头连接）       打印机端 （25P并口）
 Signal      Pin number           Pin number   Signal
 TXD         3    ----------------     2       DATA
GND          5    ----------------     7       BUSY
CTS          8   -----------------     5       GND

注意： 由于我们使用网线连接（网线为8根线），但是此时的网线并非作为信号线使用而是仅仅作为连接线使用，所以不用考虑网线的排序，只要考虑点对点接对就可以了。 如果有工具和材料，我公司员工可以自行焊接安装，不必找外面订做。
● 工具和材料：a 电烙铁  b 网线一根  c 25PIN的打印机连接头 d 水晶头   e 万用表
